1. Hiệu quả cao và thoải mái
Cải thiện hiệu quả
Các biểu đồ dưới đây cho thấy hiệu quả được cải thiện giữa các dòng sản phẩm trước đó so với KXZ tiêu chuẩn và mẫu Hi-Cop.
Hiệu quả cao và thiết kế nhỏ gọn được thực hiện và áp dụng ở các bộ phận khác nhau.
Nhiệt độ thay đổi và kiểm soát công suất
- VTCC là một chức năng tiết kiệm năng lượng mới được phát triển bởi Mitsubishi Heavy Industries Thermal Systems.

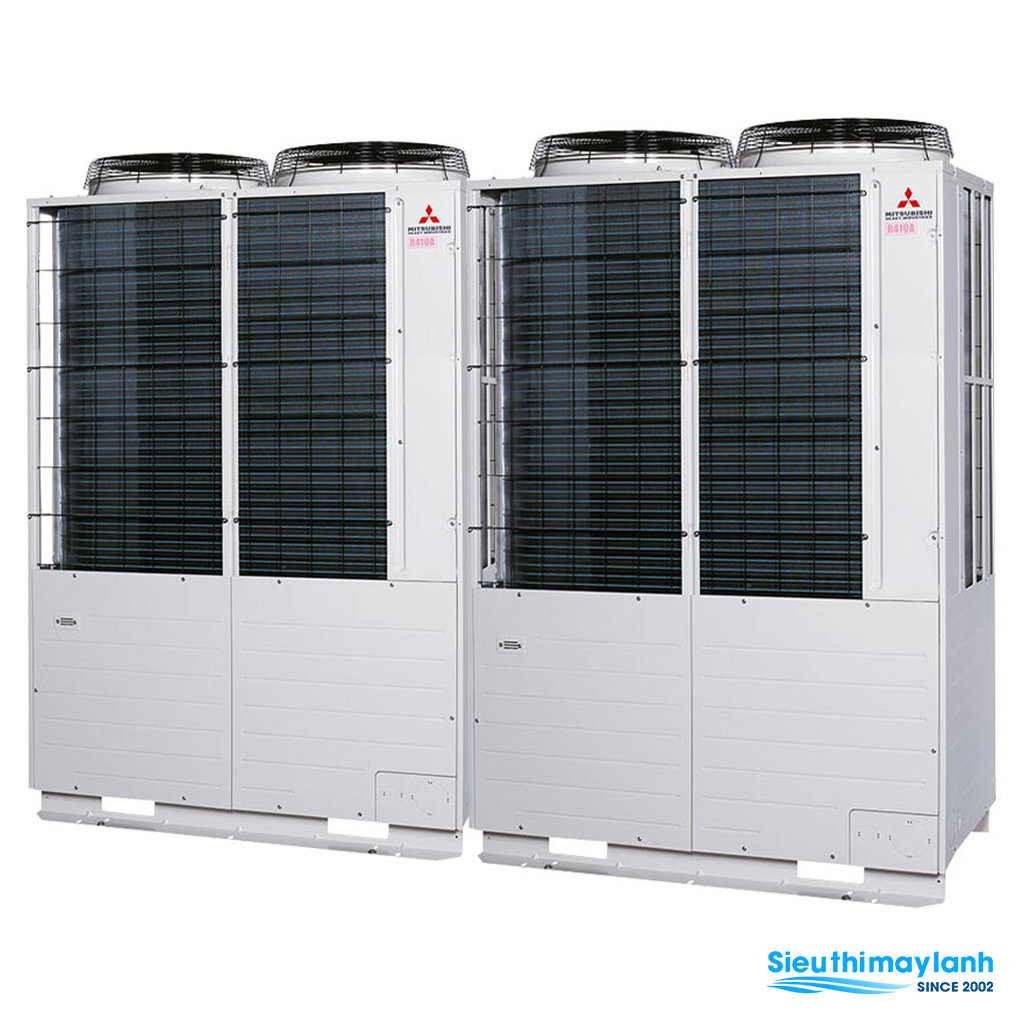

- Đây là một tính năng mới cho tổ hợp dàn nóng VRV Tiêu chuẩn Mitsubishi Heavy inverter (30.0Hp) FDC850KXZE1 của chúng tôi giúp tiết kiệm năng lượng tới 34%* ở cả chế độ làm mát và sưởi ấm.
- VTCC là một chức năng được thiết kế đặc biệt để tiết kiệm năng lượng tối đa trong điều kiện phụ tải từng phần trong tất cả các mùa.
* Tiết kiệm 34% năng lượng dựa trên sự so sánh giữa mô hình tổ hợp dàn nóng VRV Tiêu chuẩn Mitsubishi Heavy inverter (30.0Hp) FDC850KXZE1 với VTCC so với mô hình tổ hợp dàn nóng VRV Tiêu chuẩn Mitsubishi Heavy inverter (30.0Hp) FDC850KXZE1 cả trong điều kiện tải một phần.
Máy nén đa cổng đạt hiệu suất cao
Khu vực xả đa cổng mới trong máy nén đã tối ưu hóa việc kiểm soát áp suất với khả năng cân bằng tốt hơn.
Việc cải thiện hiệu suất (Hz) ở trung bình đã dẫn đến hiệu quả hàng năm cao hơn.
Động cơ quấn tập trung đạt được "Công suất cao" và "Cải thiện hiệu quả toàn diện"
CPU hiệu suất cao được thiết kế mới cho phép tối ưu hóa độ chính xác cao cho tốc độ máy nén, dẫn đến việc sử dụng động cơ cuộn dây tập trung.
Sản phẩm của chúng tôi đạt được sản lượng cao và hiệu quả tiết kiệm năng lượng tốt hơn và đặc biệt là cải thiện hiệu suất hiệu quả theo mùa.
Cải tiến bộ trao đổi nhiệt
Với việc bố trí đường ống được sắp xếp lại từ đầu vào đến bộ trao đổi nhiệt, dòng phân phối môi chất làm lạnh đã được cải thiện và đạt được hiệu quả năng lượng tối đa. Bộ trao đổi nhiệt đã cải thiện sự phân phối môi chất làm lạnh và tăng hiệu quả. Hơn nữa, việc mở rộng vùng truyền nhiệt hiệu quả trong bộ trao đổi nhiệt, giúp hiệu quả năng lượng đã tăng lên.
Tăng cường khả năng chống lại sương
Khả năng chống sương đã được tăng cường bằng cách cải tiến bộ trao đổi nhiệt.
Điều khiển vector
Việc sử dụng điều khiển Vector mới đem lại hiệu quả cao và nhiều tính năng mới và tiên tiến.
- Hoạt động trơn tru từ tốc độ thấp đến tốc độ cao.
- Dạng sóng điện áp sin trơn tru đạt được.
- Hiệu quả năng lượng được cải thiện hơn nữa ở dải tốc độ thấp.
Quạt 3 cánh quạt dài hợp âm có răng cưa
Mitsubishi Heavy đã thiết kế cánh quạt phỏng theo bộ phận hàng không vũ trụ với các cạnh răng cưa giúp tăng lượng không khí với công suất đầu vào ít hơn.
Động cơ quạt DC
Việc sử dụng động cơ quạt DC đã cho phép thực hiện hiệu suất cao hơn khoảng 60% so với các mẫu sản phẩm trước đây.
Khả năng kiểm soát mức dầu
Công nghệ điều chỉnh mức dầu độc quyền của chúng tôi cho sự kết hợp của hai hoặc ba dàn nóng đều đạt được tốc độ hoạt động ổn định, giữ hiệu suất của các dàn nóng và đảm bảo tuổi thọ lâu dài của hệ thống.
Kiểm soát công suất
Có thể cài đặt kiểm soát công suất bằng chức năng cắt đỉnh với RC-EX3 để tiết kiệm năng lượng tốt hơn.
Kiểm soát công suất năm bước có sẵn. (100-80-60-40-0%)
Bộ trao đổi nhiệt nhỏ gọn đạt được hiệu quả cao
- Tối ưu hóa mối quan hệ của tốc độ dòng khí và dạng fin.
- Cải thiện phân phối không khí tối đa hóa hiệu quả của bộ trao đổi nhiệt.
2. Thiết kế linh hoạt
Kết nối công suất dàn lạnh
Công suất dàn lạnh lên đến 130%.
Kết nối dàn lạnh
Có thể kết nối lên đến 73 dàn lạnh.
Phạm vi hoạt động rộng
Tổ hợp dàn nóng VRV Tiêu chuẩn Mitsubishi Heavy inverter (30.0Hp) FDC850KXZE1 cho phép thiết kế hệ thống có thể mở rộng xem xét hoạt động phạm vi sưởi ấm trong điều kiện nhiệt độ thấp xuống -20˚C và hoạt động phạm vi làm mát lên đến 46˚C (mẫu model trước: 43˚C).
Chiều dài ống dài 10 ~ 60.0Hp
Chiều dài đường ống và chênh lệch chiều cao tối đa giữa các dàn lạnh lên đến 18m, cho phép chúng tôi đặt dàn lạnh trên ba tầng phụ.
Dàn lạnh xa nhất: 160m hoặc tổng chiều dài: 1000m góp phần vào sự linh hoạt trong thiết kế hệ thống.
Vận chuyển & lắp đặt dễ dàng
Với dòng sản phẩm này chúng tôi đã giảm đáng kể kích thước và chân đế, một trong những dòng sản phẩm nhỏ nhất trong các sản phẩm của các hãng khác.
Blue Fin
Do áp dụng các cánh tản nhiệt phủ màu xanh lam trao đổi dàn nóng mới, chống ăn mòn đã được cải tiến so với các mô hình hiện tại.
Quy tắc chế độ hoạt động ưu tiên
Người dùng có thể chọn chế độ hoạt động ưu tiên sau. (cho toàn bộ hệ thống)
1. Chế độ hoạt động của thiết bị đầu tiên (theo cài đặt mặc định).
2. Chế độ hoạt động của dàn nóng cuối cùng.
3. Chế độ hoạt động nhiều thiết bị (xem bên dưới).
4. Chế độ vận hành chính (xem bên dưới).
Chế độ hoạt động nhiều thiết bị: Hệ thống được vận hành theo chế độ được chọn bởi phần lớn các thiết bị đang hoạt động (tùy theo công suất nào lớn hơn giữa các tổng của chế độ làm mát và chế độ sưởi). Chế độ hoạt động ít khi được đặt thành chế độ quạt tự động.
Chế độ vận hành chính: Hệ thống được vận hành theo chế độ vận hành chính. Khi chế độ vận hành chính được đặt ở chế độ làm mát, các thiết bị được chọn làm chế độ sưởi ấm được đặt thành chế độ quạt tự động.
3. Tính năng ưu việt
Dễ dàng bảo dưỡng
Tiếp cận nhanh chóng và dễ dàng đến các bộ phận bảo dưỡng bằng cách tách các ngăn.
Kiểm tra hoạt động (10 ~ 60.0Hp)
Đóng van bảo dưỡng, kết nối qua môi chất làm lạnh đường ống và hệ thống dây điện, vận hành thích hợp của EEV (Điện Van mở rộng) có thể được kiểm tra tự động khi làm mát hoạt động. Hoạt động kiểm tra này có thể được thực hiện ở 0 ~ 43ºC ngoài trời nhiệt độ và nhiệt độ trong nhà 10 ~ 32ºC bằng cách sử dụng công tắc nhúng dàn nóng. Việc kiểm tra nên được thực hiện trong một hệ thống lạnh. Có thể mất 15 ~ 30 phút và thường xuyên tránh được những sai lầm bất cẩn trong quá trình cài đặt.
Chức năng giám sát
Tất cả các dòng sản phẩm đều có tính năng mới để hỗ trợ việc sửa chữa và khắc phục sự cố.
Nhiều dữ liệu khác nhau có thể được giám sát thông qua màn hình hiển thị 3 chữ số hoặc 6 chữ số trên PCB dàn nóng.
Cấu trúc 3 lớp
Nhờ cấu trúc hộp điều khiển với cấu tạo 3 lớp / 2 lớp sử dụng kết nối bản lề, dịch vụ và bảo trì đã được thực hiện biến tần dễ dàng hơn nhiều các thành phần.
Chức năng hỗ trợ vận hành
Trong trường hợp một thiết bị gặp sự cố, hệ thống sẽ tiếp tục hoạt động với các thiết bị khác.
Ưu điểm của tổ hợp dàn nóng VRV Tiêu chuẩn Mitsubishi Heavy inverter (30.0Hp) FDC850KXZE1
- Kết nối tới 73 dàn lạnh / lên đến 130% công suất.
- Hiệu quả cao với COP (làm mát) lên đến 3,7.
- Các thiết bị này sử dụng máy nén đa cổng biến tần DC với động cơ quấn tập trung.
- Tổng chiều dài đường ống lên đến 1000m và chênh lệch đường ống tối đa 160m.
Thông số kỹ thuật
1. Dữ liệu được đo trong các điều kiện sau (ISO-T1). Làm mát: Nhiệt độ trong nhà. 27ºCDB, 19ºCWB và nhiệt độ ngoài trời. 35ºCDB. Hệ thống sưởi: Nhiệt độ trong nhà. 20ºCDB và nhiệt độ ngoài trời. 7ºCDB, 6ºCWB. Chiều dài đường ống là 7,5m.
2. Mức áp suất âm thanh cho biết giá trị trong buồng không dội âm. Trong quá trình hoạt động, các giá trị này có phần cao hơn do điều kiện môi trường xung quanh.
3. []: Kích thước ống áp dụng cho việc lắp đặt ở Châu Âu được ghi trong ngoặc đơn.
